Metode Sudut Proteksi
Panduan ringkas untuk menentukan zona perlindungan penangkal petir dengan air terminal atau konduktor terminasi udara sesuai pendekatan IEC 62305.
Volume Terlindung Berbentuk Kerucut 360 Derajat

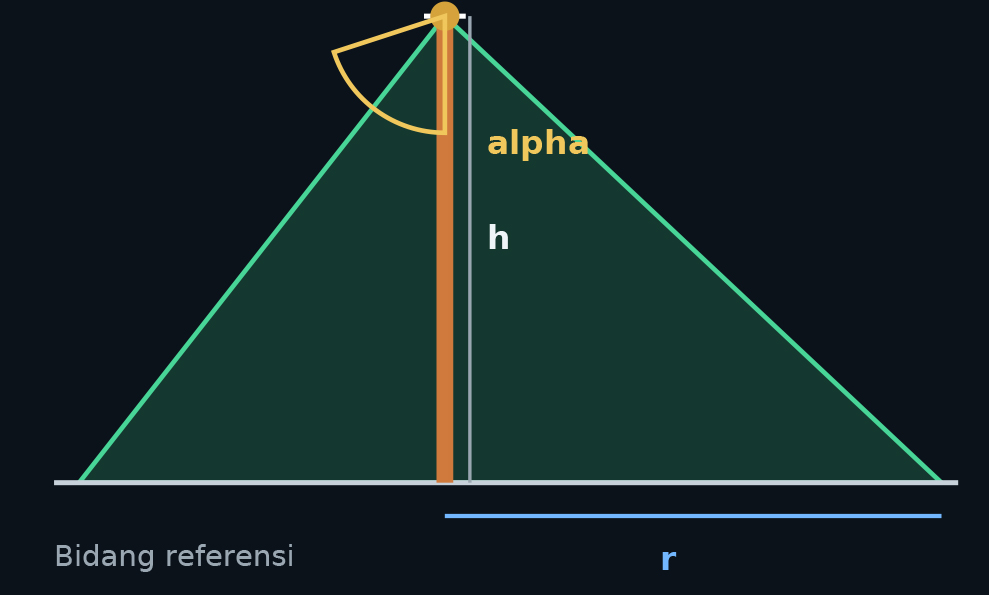

Volume terlindung berbentuk kerucut 360 derajat.
Prinsip kerja
Metode sudut proteksi memakai garis dari ujung air terminal ke bidang referensi. Ketika garis ini diputar 360 derajat, terbentuk volume terlindung berbentuk kerucut. Benda yang berada di dalam volume ini dianggap terlindung dari sambaran langsung pada kondisi desain yang sesuai.
Sudut alpha tidak tetap 45 derajat. Nilainya bergantung pada kelas LPS dan tinggi ujung terminal di atas bidang referensi.
Bidang referensi
Bidang tempat area yang akan dilindungi diukur. Bisa permukaan tanah, atap, platform, atau elevasi peralatan rooftop.
Kelas LPS
Kelas I memakai kriteria paling ketat. Kelas IV paling longgar. Kelas dipilih dari kajian risiko, bukan dari nama produk.
Batas metode
Metode ini cocok untuk bentuk sederhana. Untuk geometri kompleks, banyak elevasi, atau sisi gedung tinggi, gunakan rolling sphere/mesh sebagai verifikasi.
Volume 3D
Hasil metode bukan garis 2D. Cone proteksi harus aman dari semua arah di sekitar terminal.
Radius Rolling Sphere sebagai Batas Tinggi Metode
Metode sudut proteksi hanya berlaku sampai tinggi yang setara dengan radius rolling sphere kelas LPS tersebut. Di atas batas itu, penempatan air termination perlu diperiksa dengan rolling sphere atau mesh.
Menentukan Sudut Proteksi
Tabel berikut dipakai sebagai panduan praktis membaca grafik sudut proteksi IEC/BS EN 62305-3.
Tabel Sudut Proteksi
Nilai sudut alpha berlaku terhadap garis vertikal air terminal.
| h | Kelas I | Kelas II | Kelas III | Kelas IV |
|---|---|---|---|---|
| 2 m | 70° | 72° | 76° | 79° |
| 5 m | 65° | 68° | 72° | 76° |
| 10 m | 55° | 58° | 66° | 71° |
| 20 m | 25° | 45° | 55° | 64° |
| 30 m | Tidak berlaku | 25° | 45° | 56° |
| 45 m | Tidak berlaku | Tidak berlaku | 25° | 45° |
| 60 m | Tidak berlaku | Tidak berlaku | Tidak berlaku | 25° |
Untuk h di bawah 2 m, sudut tidak berubah dari nilai 2 m. Untuk nilai antara dua baris, gunakan interpolasi atau baca grafik desain resmi.
Menghitung Radius Proteksi
r adalah jarak horizontal dari kaki terminal ke batas cone proteksi pada bidang referensi. h adalah tinggi ujung terminal di atas bidang referensi.
Contoh: Kelas III, h = 5 m, alpha = 72 derajat.
Maka r = 5 × tan(72 derajat) = 15,39 m.
Rumus dasar radius area terlindung.

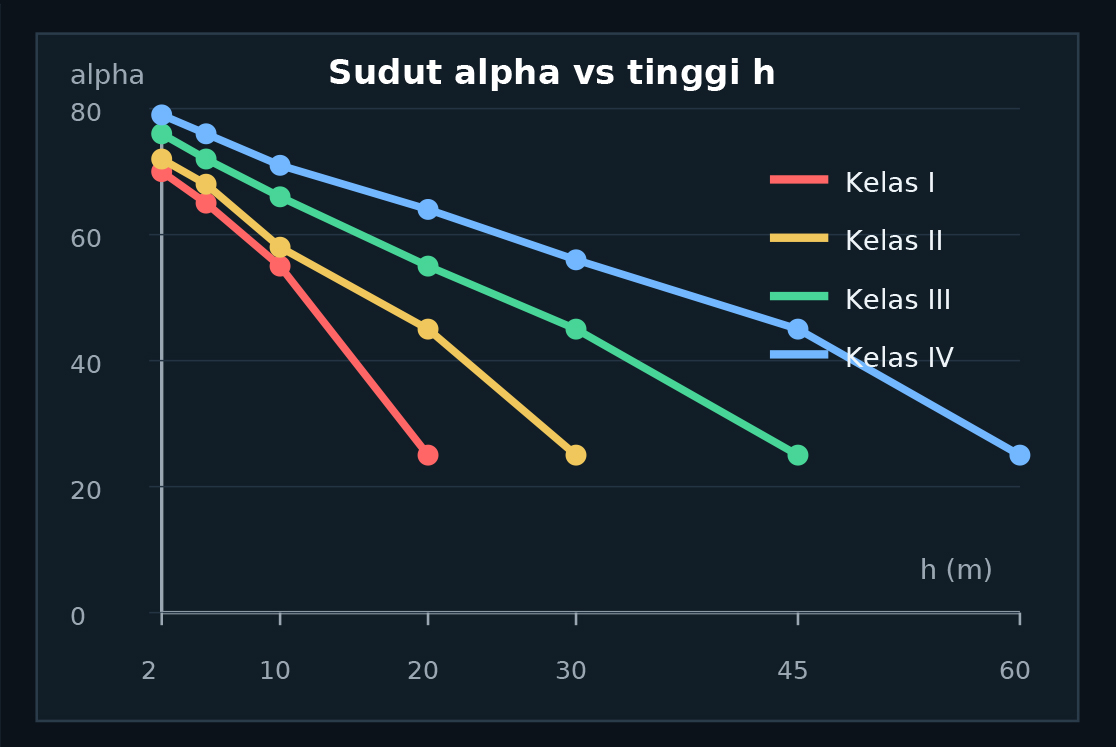

Ilustrasi visual hubungan sudut alpha dengan tinggi terminal. Untuk nilai desain, gunakan tabel dan grafik desain resmi.
Catatan penting: radius ini adalah hasil metode sudut proteksi untuk kondisi geometri sederhana. Ini bukan radius klaim produk dan bukan pengganti kajian risiko atau gambar kerja lokasi.
Dari Perencanaan ke Verifikasi
Metode ini mudah dijelaskan ke pelanggan karena visualnya jelas: terminal membentuk payung perlindungan berbentuk kerucut. Untuk pekerjaan nyata, sudut proteksi harus menjadi bagian dari sistem LPS lengkap.
Tentukan kelas LPS
Kelas I, II, III, atau IV ditentukan dari kajian risiko bangunan dan konsekuensi kerusakan. Kelas menentukan sudut alpha dan radius rolling sphere.
Tetapkan bidang referensi
Ukur h dari bidang yang ingin dilindungi: atap, rooftop equipment, platform, atau tanah. Salah memilih bidang referensi membuat cone proteksi keliru.
Ambil sudut alpha
Gunakan grafik/tabel kelas LPS terhadap h. Jika h melebihi batas kelas, gunakan rolling sphere atau mesh.
Hitung jangkauan horizontal
Gunakan r = h × tan(alpha). Periksa semua sisi secara 3D, bukan hanya tampak depan.
Integrasikan sistem
Hubungkan air terminal ke konduktor turun, test joint, earthing, bonding, dan SPD terkoordinasi.
Verifikasi lapangan
Periksa kontinuitas sambungan, jarak aman, tahanan pembumian, kondisi mekanis, dan dokumentasi as-built.
Metode Sudut Proteksi KURN
Metode Sudut Proteksi membantu menentukan area yang terlindung oleh head terminal KURN melalui cone proteksi dari ujung terminal ke bidang referensi. Cocok untuk area sederhana seperti rooftop equipment, tiang, dan bangunan rendah sampai sedang. Untuk proyek dengan bentuk kompleks, KURN menyarankan verifikasi desain menggunakan rolling sphere dan sistem pembumian yang terintegrasi.
Penjelasan Radius Proteksi Produk
Nama model seperti R80 atau R150 tidak boleh dibaca sebagai radius proteksi 80 m atau 150 m. Zona proteksi ditentukan oleh tinggi fisik terminal, kelas LPS, dan metode desain yang dipakai.
